產品介紹:
交直流電脫鹽脫水成套設備,是我公司與中國石化洛陽石油化工工程公司共同開發的一項電脫鹽技術。該技術采用了升壓整流一體化的單相半波整流直流電源設備,向電脫鹽罐內正、負極板上輸送正、負極直流電。電脫罐內沿軸線從左至右正、負極相間,懸掛著若干塊變極距網狀電極板。改變極板結構和電極距,從而獲得直流弱電場、直流中電場和直流強電場。直流強電場為網狀結構,這種結構電場分布均勻,便利于微小水滴抵達極板聚結,提高脫鹽脫水率。
產品優勢:
交直流電脫鹽設備采用了單相半波整流電源設備。正、負極板上的直流電壓均為半個正弦波形,但由于極板間的電容存在,極板上的電位充電至峰值時隨后就延續放電。正、負極板上電壓波形。由于正負極板上的電壓交替出現,使板下端端板與油水界面之間形成一個交變電場,此交變電場能防止單一直流電場引起的腐蝕。其電場強度一般設計成弱電場,可使乳化液中一部份較大顆料的水滴在該電場中聚結脫除。脫除較大水滴后的乳化液向上運動,依次經過直流弱電場、直流中電場、直流強電場。乳化液通過直流電場時,乳化液中含鹽水滴在電場力的作用下,也產生了偶極性,相鄰水滴也相互吸引而聚結。由于電極板垂直布置,產生偶極化的水滴處在直流電場中的位置不平衡,在電場力的作用下使水滴向正、負極板運動,即產生了橫向的“電脈”現象。乳化液和水滴沉降是向上和向下運動的,這樣與交流電場相比,水滴碰撞聚結的機率大為增加。經過直流弱電場和中電場后,乳化劑中大部份含鹽水滴均己脫除,只剩下更小的含鹽微滴。由于本公司的電極板形成的直流強電場為網狀結構,使微小水滴全部在極板聚集,或抵達極板獲得電荷后,向相反極性的極板加速運動中,與水珠碰撞并聚結,這正是本公司技術脫鹽脫水效果,高于其它技術的原因。
另外,直流電源回路中正、負極板均為半波電壓,兩極板間不直接構成回路,每組電極上的直流電壓只為交流電壓的45%,只在放電過程中極板間才有電導電流,這就大大減小了電能損耗,只有通常全波整流形式的一半。但電極板間有一定的電容量,正、負電極板下降實際有延時現象。故電極板間是有電場存在的。這也是交直流電脫鹽設備比交流電脫鹽設備節電的本質原因。

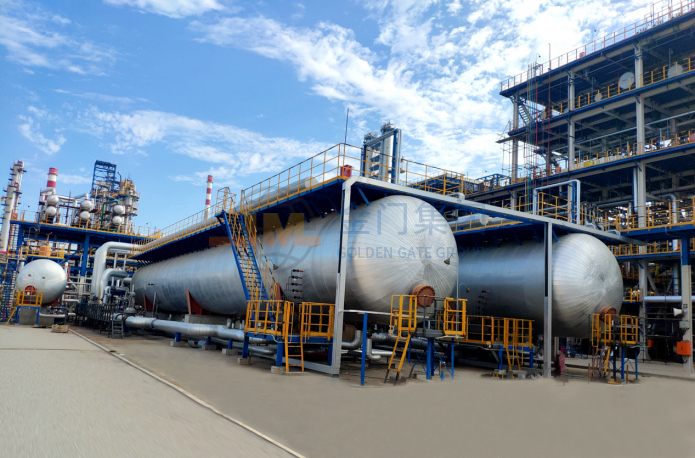

中石油華北石化分公司500萬噸/年交直流電脫鹽成套設備
